CNC · Messtechnik · Prozessautomatisierung
Messwerte rein.
Die passende
Korrektur raus.
AutoKorr verbindet Ihre Werkstückmessung mit der CNC – vom Messwert über den Korrekturplan bis zur automatischen Maßkorrektur.
Anwendung besprechen ↗So funktioniert es →Der Weg zur Korrektur
Automatisierung weiter gedacht
Vom Messprotokoll zum geregelten Ablauf.
Weniger manuelle Schritte
Messwerte werden verarbeitet und Korrekturwerte übertragen. Wiederkehrende Rechen- und Eingabeaufgaben lassen sich automatisieren.
Auf den Prozess abgestimmt
Der Korrekturplan ordnet Merkmale, Werkzeuge, Maschinen und Spannstellen einander zu. Mittelwertbildung unterstützt auch komplexe Konstellationen.
Wirkung nachvollziehen
Grafische Auswertungen zeigen den Verlauf von Merkmalen und die ausgeführten Korrekturen – als Grundlage für die Prozessbeurteilung.
Integration
Vorhandene Messdaten sinnvoll nutzen.
AutoKorr läuft auf einem Windows-PC im lokalen Netzwerk. Die PC-Software liest Messwertdateien, berechnet anhand des Korrekturplans passende Werte und stellt ein NC-Korrekturprogramm bereit. Die NC-seitige Software führt die Korrektur im vorgesehenen Maschinenablauf aus.
Für bestehende und neue Anlagen
Bearbeitungszentren, Rundtaktmaschinen, Transferstraßen und Sondermaschinen: Entscheidend sind die konkreten Mess- und Korrekturmöglichkeiten.
Die bisherigen Projekte nutzen SINUMERIK 840D. Andere Steuerungen werden anwendungsbezogen geprüft und angepasst.
Praxis & Auswertung
Die Korrekturwirkung sichtbar machen.

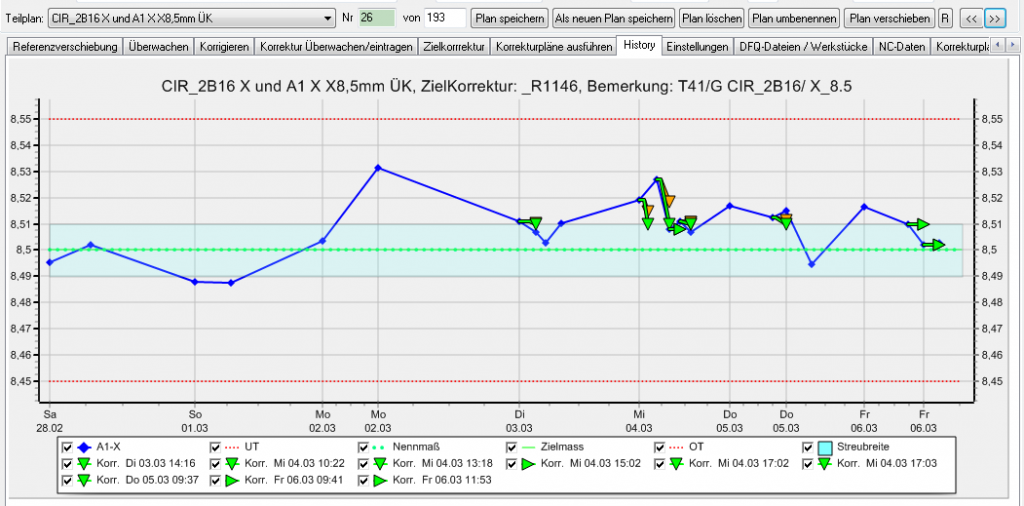

Originalgrafiken aus der bisherigen Projektdokumentation zeigen den Vergleich manueller und automatischer Korrekturen sowie den Verlauf einzelner Merkmale.
Die Resultate sind Beispiele aus konkreten Anwendungen. Der erreichbare Nutzen wird im jeweiligen Fertigungsprozess bewertet.
Praxisbeispiele ansehen →
